Pesan "set skru" M6 x 10 dari kaunter perdagangan UK dan anda mungkin menerima bolt hex berulir penuh. Pesan item baris yang sama daripada pengedar Amerika Utara dan anda akan mendapat skru soket kecil tanpa kepala yang hilang sepenuhnya di dalam hab. Kedua-dua pembekal berkelakuan tepat seperti yang dijangkakan oleh pasaran mereka, dan kedua-dua pembekal tidak akan menganggap penghantaran itu salah.
Jurang antara dua jawapan yang betul itulah yang membuat skru grub vs skru set masalah perolehan tulen dan bukannya kuiz perbendaharaan kata. Jawapan yang boleh digunakan adalah mudah: skru grub ialah skru set tanpa kepala, berulir penuh yang terletak sepenuhnya di dalam lubang yang diketuk, manakala "set skru" ialah nama keluarga yang lebih luas untuk mana-mana skru yang mengunci bahagian pada aci atau di dalam perumah. Dalam penggunaan perdagangan UK, "set skru" juga boleh bermaksud bolt hex berulir penuh. Setiap bahagian di bawah membina satu ayat itu.
Skru grub sentiasa skru set, tetapi skru set tidak selalu skru grub. Perkataan "grub" menerangkan geometri; perkataan "set" menerangkan kerja yang dilakukan oleh pengikat.
Skru set ialah pengikat berulir yang mengikat gear, takal atau kolar pada aci atau di dalam perumah dengan menekan titik kerasnya pada permukaan mengawan dan bukannya mengapit dengan nat. Skru grub ialah versi tanpa kepala, berulir penuh yang terletak sepenuhnya di dalam lubang yang diketuk dan tidak meninggalkan kepala yang menonjol.
Skru grub tanpa kepala
Skru set berkepala
Istilah berpecah mengikut pasaran. Di AS, "set skru" ialah kategori dan jenis soket tanpa kepala adalah lalai. Dalam penggunaan kejuruteraan UK, "skru grub" bermaksud bahagian tanpa kepala dan berulir sepenuhnya. Di kaunter perdagangan UK, "set skru" biasanya bermaksud bolt hex berulir penuh dari keluarga DIN 933, yang orang Amerika panggil bolt paip. Jika pesanan UK untuk "set skru" tiba sebagai bolt hex berkepala, tiada siapa yang membuat kesilapan; kedua belah pihak membaca perkataan yang sama secara berbeza.

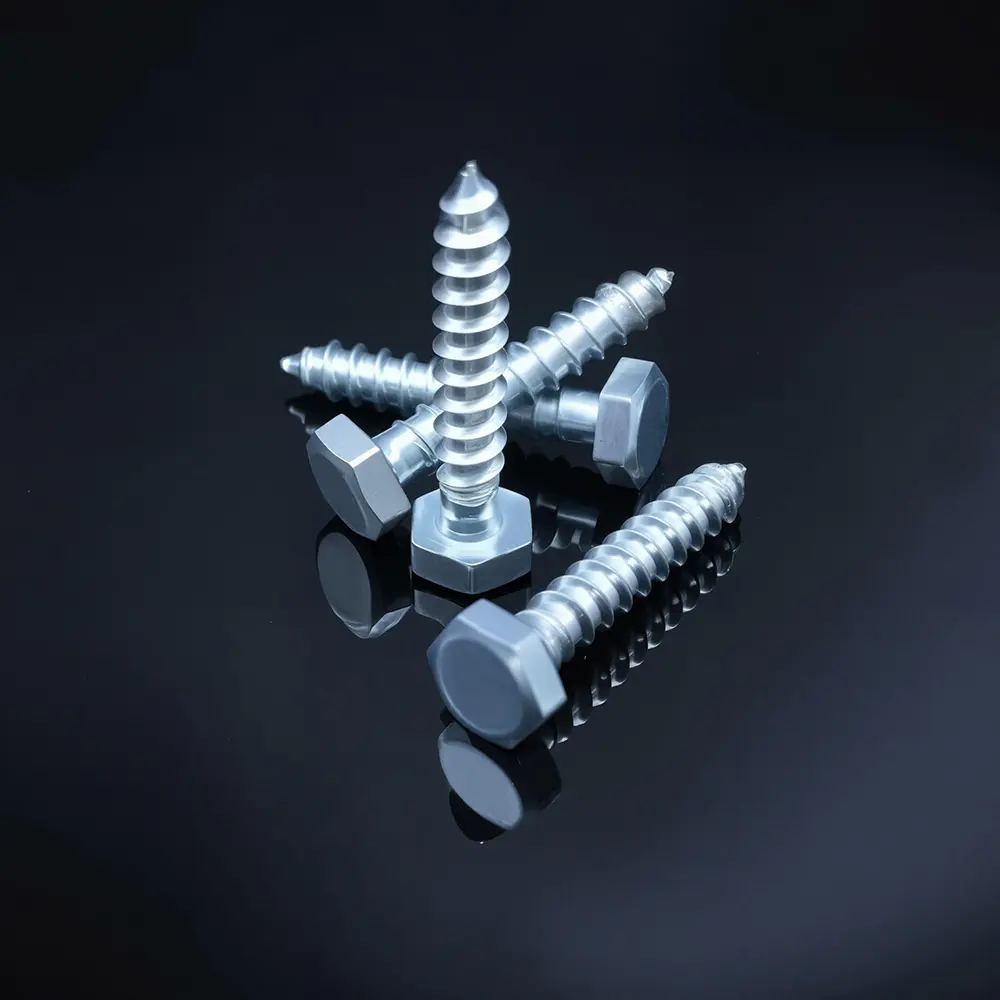

Bolt Ketuk Hex Berulir Penuh untuk Pengancing Lubang Ketuk Terus Pengikat kepala hex berulir penuh yang menyambung terus ke dalam lubang yang diketuk tanpa nat, dalam saiz metrik dan imperial. Ia sepadan dengan maksud teks bahawa pesanan UK untuk skru set selalunya tiba sebagai bolt paip gaya DIN 933 ini. Lihat Produk → Penamaan samar-samar menghasilkan penghantaran yang salah, hab dimesin semula dan talian pemasangan terhenti, dan satu tabiat mengelakkannya: nyatakan standard dan bukannya nama panggilan. Nota lukisan yang berbunyi "skru grub, M6" meninggalkan tiga tafsiran yang sah kepada pembekal; "DIN 916-45H, M6 x 12, titik cawan" meninggalkan tepat satu. Lukisan AS boleh memetik ASME B18.3 daripada American Society of Mechanical Engineers, dan ISO 4026 hingga ISO 4029 daripada International Organization for Standardization meliputi empat jenis titik metrik.
Titik cawan ialah lalai yang betul untuk kebanyakan kerja mengunci aci, dan setiap jenis titik lain adalah pengecualian yang disengajakan. Intinya adalah satu-satunya bahagian skru yang melakukan kerja mekanikal; segala-galanya wujud untuk menyampaikan tork kepadanya.
| Jenis titik | Tingkah laku kenalan | Penggunaan terbaik | Berhati-hati untuk |
| Cawan | Pinggir bulat berongga yang menggigit aci | Penguncian aci am dalam hab keluli | Menanda aci lembut; boleh longgar di bawah getaran |
| rata | Sentuhan muka penuh licin | Hab berdinding nipis, aci lembut, pelarasan kerap | Rintangan terendah terhadap putaran |
| kon | Penembusan dalam untuk cengkaman kekal | Tetapan kekal yang tidak mungkin dialih keluar | Hampir merosakkan dan sukar untuk dikeluarkan |
| anjing | Juruterbang silinder yang memasuki lubang atau alur yang digerudi | Mengesan bahagian dan mengekalkannya secara paksi | Memerlukan lesung pipit yang sejajar |
| Cawan Knurled | Tepi bergerigi yang menahan putaran keluar | Himpunan bergetar dan beban berputar | Tork tempat duduk yang lebih tinggi diperlukan |
Kualiti mata juga merupakan sebab mengapa disiplin toleransi sangat penting pada saiz ini. Logik yang sama yang menerangkan bagaimana skru ketepatan industri meningkatkan ketepatan dan kebolehpercayaan dalam himpunan toleransi tinggi terpakai terus ke titik sentuhan pada aci berputar.
Titik cawan yang mengeras menggigit aci aluminium berkelakuan seperti pemotong pengilangan: pas tempat duduk pertama menandakan permukaan, dan tempat duduk kedua di dalam alur yang dibuatnya. Pada aci lembut, tukar ke titik rata atau anjing dan kawal tork tempat duduk.
Pemacu soket hex membolehkan skru kecil menerima tork beberapa kali lebih banyak daripada pemacu berslot bertahan, itulah sebabnya skru set soket tanpa kepala menguasai penguncian aci industri. Pemandu berslot keluar di bawah beban dan mengunyah slot; tempat duduk kunci hex sepenuhnya dan memindahkan tork ke dalam badan skru dan bukannya keluar dari pemandu.
Tork tempat duduk biasa, skru set soket keluli aloi yang dikeraskan
Nilai katalog yang diterbitkan biasa; mengesahkan terhadap standard dan jenis mata yang mengawal.
Skalanya curam: M10 menerima kira-kira tujuh belas kali tork tempat duduk M4, jadi saiz kecil dengan satu diameter boleh mengurangkan separuh beban pengapit yang boleh anda bangunkan dengan selamat. Saiz soket dikongsi di seluruh keluarga kepala soket, jadi kekunci hex yang memacu perkakasan penutup seperti skru mesin penutup soket hex juga memacu kebanyakan skru set dalam pemasangan yang sama.
Skru Mesin Penutup Soket Hex Kekuatan Tinggi Skru kepala silinder dengan pemacu heks dalaman untuk aplikasi pengapit tinggi tork tinggi. Pemacu kunci hexnya sepadan dengan saiz soket yang dikongsi merentasi keluarga kepala soket, jadi kekunci yang sama memacu kebanyakan skru set dalam pemasangan yang sama. Lihat Produk → Keluli aloi yang dikeraskan adalah bahan lalai untuk skru set; keluli tahan karat menjawab kakisan, dan loyang atau nilon menjawab keperluan lembut, bukan magnet atau penebat. Setiap pertukaran muncul pada titik pertama.
Bahagian keluli aloi dikeraskan melalui, dengan kekerasan titik biasanya dalam julat 45-53 HRC pada skala Rockwell C, biasanya selesai dalam oksida hitam untuk perlindungan kakisan ringan. Versi tahan karat dalam kekerasan perdagangan gred A2 atau A4 untuk rintangan kakisan, membawa risiko sebenar benang sakit, dan biasanya memerlukan tork tempat duduk yang dikurangkan serta pelincir anti rampasan. Loyang lembut, tidak magnetik dan lembut pada permukaan mengawan; nilon sesuai dengan pembaikan ringan, penebat elektrik. Untuk persekitaran basah atau cucian, pasangkan bahagian ini dengan padanan skru keluli tahan karat dan kacang memastikan keseluruhan sendi konsisten secara elektrokimia.
Jangan biarkan mata yang lebih keras daripada aci menggigitnya: padankan dengan kekerasan, tukar geometri titik, atau lakukan kedua-duanya.
Enam item baris pada pesanan pembelian mengalih keluar hampir semua kesamaran yang dicipta oleh kedua-dua nama itu. Ditulis dalam pesanan ini, mereka membenarkan mana-mana pembekal yang layak membuat sebut harga tanpa e-mel penjelasan.
Apabila kerja berada di luar katalog, seperti panjang pertengahan, geometri titik khas atau kekerasan bukan standard, ia beralih ke pembuatan tersuai. Pembekal seperti Zhejiang Chance & Union Import and Export Co., Ltd. membina program bolt dan skru bukan standard terus daripada lukisan pelanggan, yang biasanya lebih pantas dan lebih murah daripada memaksa bahagian katalog untuk dimuatkan.
Bolt dan Skru Bukan Standard Tersuai untuk Lukisan Untuk panjang khas, geometri titik atau tahap kekerasan di luar katalog standard, pembekal membina program bolt dan skru bukan standard terus daripada lukisan pelanggan, selalunya lebih pantas dan lebih murah daripada menyesuaikan bahagian katalog. Lihat Produk → Versi skim: jika ia tidak berkepala dan berulir sepenuhnya, panggil ia skru grub; jika ia mengunci hab pada aci, ia melakukan tugas skru set; jika ia mempunyai kepala hex dan benang penuh di UK, harapkan bolt.
Skru grub ialah satu jenis skru set: tanpa kepala, berulir sepenuhnya dan direka bentuk untuk diletakkan sepenuhnya di dalam lubang yang diketuk. "Set skru" ialah keluarga yang lebih luas, dan dalam penggunaan perdagangan UK ia juga boleh bermaksud bolt hex berulir sepenuhnya.
Titik kon memberikan penembusan paling dalam dan rintangan tertinggi untuk pemasangan kekal. Untuk sambungan mudah getaran yang masih memerlukan akses perkhidmatan, titik cawan knurled tahan putaran lebih baik daripada titik cawan biasa, yang kekal sebagai lalai tujuan am yang wajar.
Anda boleh, tetapi biasanya tidak. Titik yang mengeras menggali dan merosakkan permukaan. Pilih mata rata atau anjing, pertimbangkan skru loyang atau tahan karat, dan kawal tork tempat duduk.
Ukur diameter dan pic benang, panjang keseluruhan dari muka galas ke hujung titik, dan saiz pemacu, kemudian kenal pasti jenis titik. Memadankan nombor standard, seperti DIN 916, menjadikan susunan semula tepat.
Setiap skru grub ialah skru set, tetapi hanya lukisan yang tahu skru set yang anda maksudkan. Namakan standard, titik dan kekerasan, dan kedua-dua perkataan itu akhirnya berkelakuan.
Kekalkan baris itu pada templat anda dan hujah skru grub vs skru set seterusnya berakhir sebelum ia bermula.
