Nat Kepala Bebibir lwn. Nat Hex Standard dengan Pencuci: Mengira Perbezaan dalam Taburan Tegasan Galas dan Rintangan Benam
Di bawah pramuat tinggi, pilihan antara a kacang kepala bebibir dan nat hex standard dengan mesin basuh rata memberi kesan ketara kepada prestasi sendi. Walaupun kedua-dua konfigurasi bertujuan untuk meningkatkan kawasan galas dan mengurangkan tegasan permukaan, data eksperimen mendedahkan perbezaan yang ketara dalam cara mereka mengedarkan tekanan dan menahan kemasukan ke dalam bahan sambungan.
1. Perbandingan Tekanan Hubungan: Data Kuantitatif
Jadual berikut membentangkan data tekanan sentuhan untuk kacang kepala bebibir, kacang heks biasa dan kacang heks dengan pencuci, diukur di bawah keadaan pramuat yang sama (75% daripada beban bukti).
| Gred Pengikat | Saiz | Konfigurasi | Tekanan Hubungan (ksi) | Tekanan Kenalan (N/mm²) |
|---|---|---|---|---|
| 10.9 | M10 | Kepala Bebibir | 36.3 | 250 |
| 10.9 | M16 | Kepala Bebibir | 39.9 | 275 |
| 10.9 | M10 | Hex Biasa | 52.2 | 360 |
| 10.9 | M16 | Hex Biasa | 94.3 | 650 |
| 10.9 | M10 | Pencuci Hex | 27.6 | 190 |
| 10.9 | M16 | Pencuci Hex | 33.4 | 230 |
| 12.9 | M10 | Hex Biasa | 63.8 | 440 |
| 12.9 | M22 | Hex Biasa | 131 | 900 |
| 12.9 | M10 | Pencuci Hex | 29 | 200 |
| 12.9 | M22 | Pencuci Hex | 50.8 | 350 |
Sumber data: Pengukuran tegasan hubungan daripada kajian reka bentuk sambungan terkunci .
Untuk pengikat Gred 10.9 M16, nat kepala bebibir menghasilkan tegasan sentuhan kira-kira 39.9 ksi, berbanding 94.3 ksi untuk nat heks biasa—pengurangan sebanyak 57.7%. Nat hex dengan mesin basuh mencapai 33.4 ksi, mewakili pengurangan 64.6% daripada nat hex biasa. Untuk pengikat Gred 12.9 M22 berkekuatan lebih tinggi, nat hex biasa menghasilkan 131 ksi, manakala konfigurasi mesin basuh mengurangkan ini kepada 50.8 ksi, pengurangan 61.2%.
2. Taburan Tekanan Galas: Perbezaan Profil Tekanan
Pengurangan tegasan puncak daripada mesin basuh rata, walaupun ketara, tidak mencapai tahap yang akan diramalkan hanya berdasarkan kawasan sentuhan. Ujian pada pengikat 1/2"-13 pada 80% beban kalis menunjukkan bahawa mesin basuh rata yang mengeras mengurangkan tekanan puncak sebanyak kira-kira 50%, manakala pengikat kepala bebibir menyediakan pengagihan beban yang lebih bergantung kepada geometri pengikat individu.
Pengukuran kawasan sentuhan menggunakan filem penunjuk tekanan telah mendedahkan bahawa kawasan sentuhan di bawah kepala bebibir boleh berbeza-beza daripada pada dasarnya muka penuh kepada jalur sempit di bebibir OD, atau gelang berhampiran lubang kelegaan . Variasi ini disebabkan oleh tirus bebibir dan kekakuan badan kacang. Untuk kacang hex dengan pencuci, mesin basuh rata standard tidak mencapai pengurangan tegasan penuh yang diramalkan oleh diameter luarnya kerana mesin basuh tidak cukup tebal untuk mengagihkan beban secara seragam ke ODnya. Pencuci yang lebih tebal lebih berkesan untuk mengagihkan beban dan mengurangkan tekanan pada kedua-dua mesin basuh dan anggota sendi.
3. Rintangan Benam: Mencegah Kehilangan Pramuat
Benam ialah hasil setempat atau pemampatan bahan sambungan di bawah permukaan galas kacang. Ia adalah punca utama kehilangan pramuat awal selepas mengetatkan. Kedua-dua nat kepala bebibir dan nat hex dengan mesin basuh mengurangkan benam dengan menurunkan tegasan sentuhan pada permukaan galas.

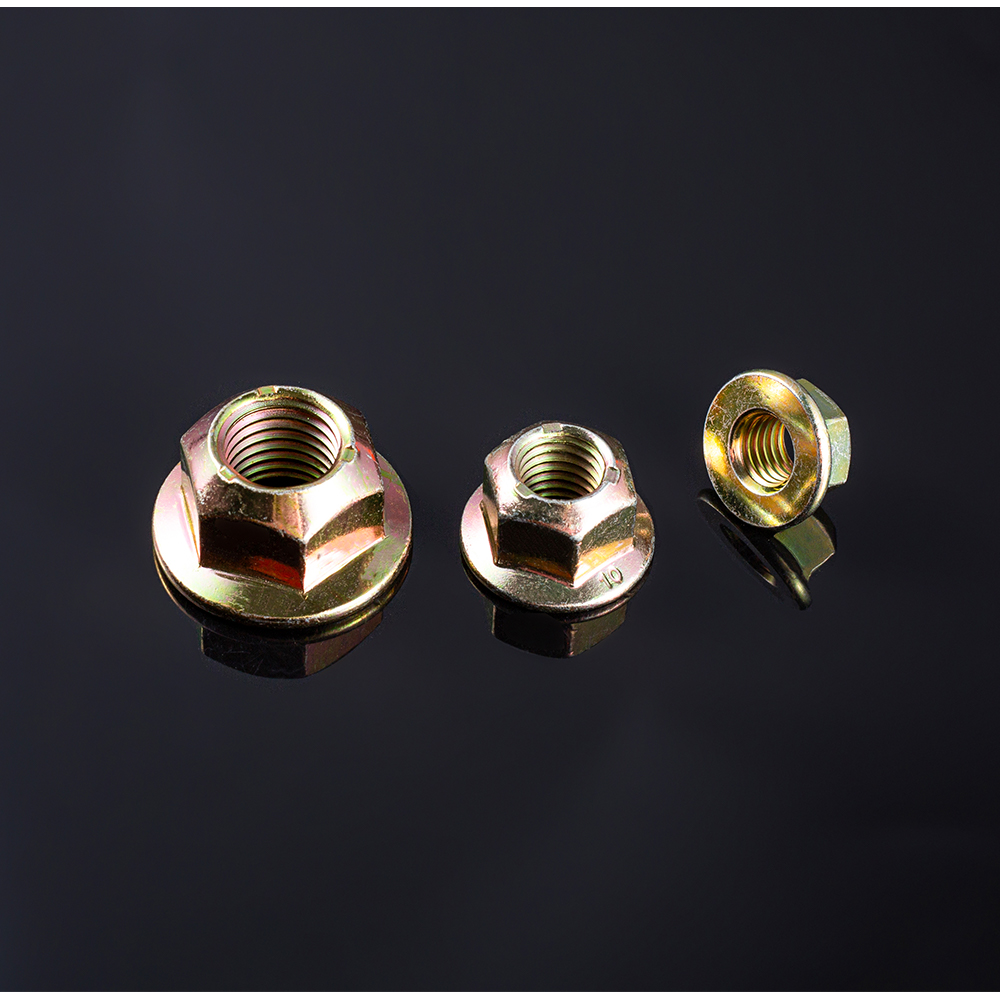

- Nat Kepala Bebibir: Bebibir bersepadu menyediakan kawasan galas yang lebih besar yang mengagihkan tekanan ke atas zon yang lebih luas. Ini mengurangkan risiko kacang tertanam ke dalam bahan yang lebih lembut seperti aluminium, keluli kepingan nipis atau permukaan bersalut . Bebibir juga menghalang kerosakan permukaan dan mengurangkan risiko nat menarik melalui bahan sambungan.
- Kacang Hex dengan Mesin Cuci Mengeras: Pencuci yang dikeraskan dengan betul boleh meningkatkan beban gasket atau sendi sebanyak 30-50% berbanding tanpa mesin basuh, dengan menghalang dibenamkan dan mengagihkan beban dengan lebih seragam . Ia mengimbangi keadaan permukaan yang tidak teratur dan mengurangkan geseran pada permukaan galas.
4. Pertimbangan Prestasi Tambahan
- Hubungan Tork-Tegangan: Jejari kawasan sentuhan mempengaruhi tork yang diperlukan untuk menjana prabeban yang diberikan. Apabila sentuhan berlaku pada diameter luar bebibir, momen rintangan adalah lebih tinggi, dan untuk tork input yang sama, ketegangan bolt kurang dihasilkan. Ujian telah menunjukkan bahawa perbezaan antara sentuhan diameter dalam dan diameter luar boleh mengurangkan ketegangan sebanyak 10-15%.

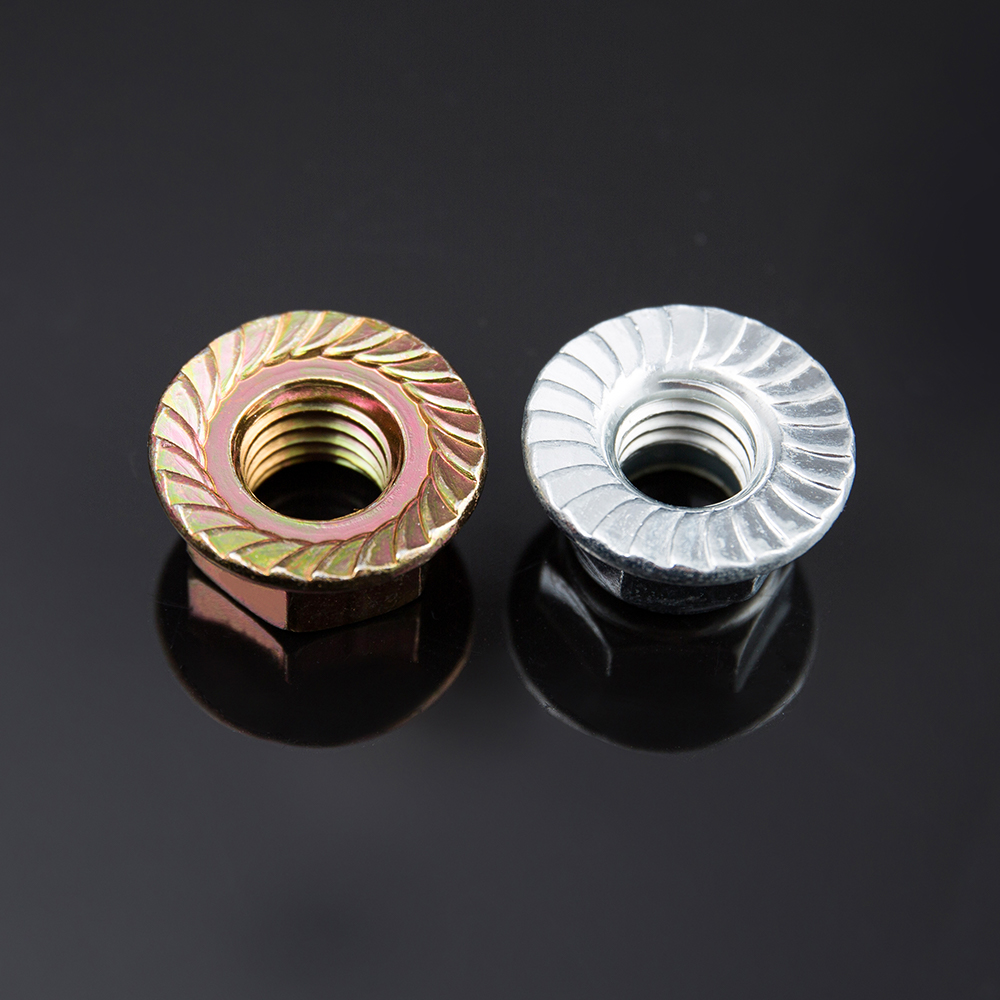

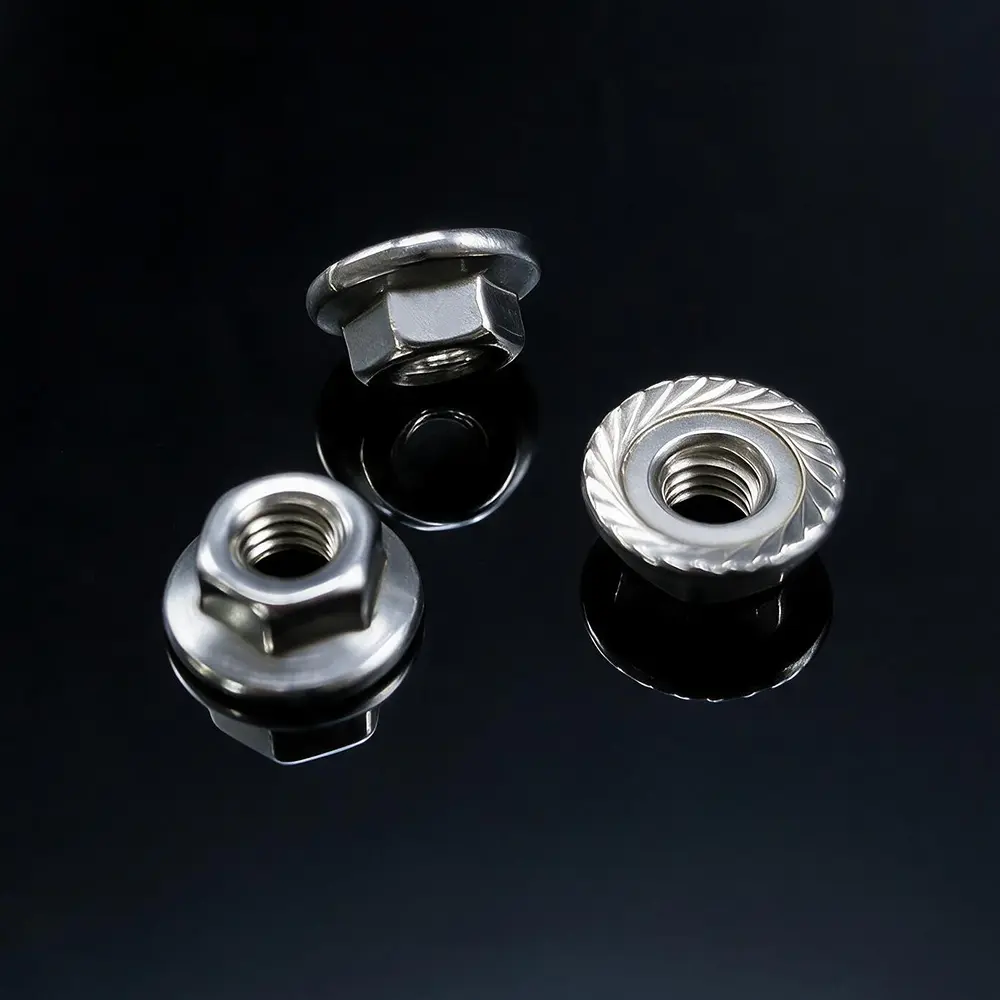

- Prestasi Anti-Getaran: Kacang bebibir bergerigi (selalunya dipanggil kacang jago) menggabungkan gigi pada muka galas yang menggigit permukaan mengawan, memberikan tindakan mengunci mekanikal yang menahan kelonggaran di bawah getaran . Kacang bebibir licin tidak menawarkan kesan mengunci ini.
- Kerosakan Permukaan: Kacang bebibir bergerigi boleh merosakkan permukaan yang dicat, beranodis atau lembut. Untuk aplikasi siap atau kosmetik, kacang bebibir licin atau kacang hex standard dengan pencuci lebih disukai .
5. Perspektif Pembuatan dan Kualiti
Geometri bebibir yang konsisten dan toleransi pembuatan terkawal adalah penting untuk mencapai faedah pengagihan beban kacang kepala bebibir. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) ialah perusahaan milik keluarga di bawah SEA Monies Metal Co., Ltd., mewarisi 20 tahun pengalaman keluarga dan warisan kualiti dalam pembuatan logam. Bergantung pada kapasiti pengeluaran kukuh Shengzhao Metal dan kelebihan rantaian bekalan, kami pakar dalam R&D, pengeluaran dan jualan global produk logam berkualiti tinggi. Mematuhi usaha keluarga untuk mencapai ketepatan, sikap kerja yang ketat dan komitmen jangka panjang, kami menyampaikan produk dan perkhidmatan yang stabil dan boleh dipercayai kepada pelanggan di seluruh dunia.
Dengan memanfaatkan keupayaan R&D dan pengeluaran kilang yang teguh, kami pakar dalam rivet, bolt, nat, pencuci, pin, skru dan pelbagai bahagian tersuai bukan standard berkekuatan tinggi. Rangkaian produk kami meliputi bahan termasuk keluli tahan karat, keluli aloi, aloi aluminium, tembaga dan aloi khas, menggunakan proses seperti tajuk sejuk, penempaan panas dan pemesinan CNC. Produk kami dieksport ke lebih 25 negara, melayani lebih daripada 200 pelanggan.
Chance & Union komited untuk menghubungkan lancar "Dikilang di China" dengan pasaran antarabangsa, menyediakan pelanggan global penyelesaian pengikat sehenti daripada R&D kepada pengeluaran besar-besaran melalui teknologi profesional dan kualiti yang luar biasa.
6. Soalan Lazim (FAQ)
- S1: Adakah nat kepala bebibir menggantikan sepenuhnya keperluan untuk mesin basuh yang dikeraskan?
J: Dalam kebanyakan aplikasi, ya, kerana bebibir menyediakan kawasan galas yang lebih besar dan mengagihkan beban dengan berkesan. Walau bagaimanapun, untuk bahan yang sangat lembut, lubang berlubang, atau di mana permukaan sambungan tidak teratur, mesin basuh yang dikeraskan mungkin masih diperlukan untuk mengelakkan pembenaman dan memastikan pengagihan beban yang seragam. Zhejiang Chance & Union Import and Export Co., Ltd. (Peluang & Kesatuan) boleh mengesyorkan konfigurasi yang sesuai berdasarkan reka bentuk dan bahan sambungan khusus anda. - S2: Mengapakah data tegasan sentuhan menunjukkan nat heks dengan mesin basuh berprestasi lebih baik daripada nat kepala bebibir untuk beberapa saiz?
A: Data mencerminkan tegasan sentuhan pada permukaan galas. Mesin basuh yang dikeraskan bersaiz betul kadangkala boleh mengagihkan beban dengan lebih berkesan daripada bebibir nat, terutamanya jika geometri bebibir tidak menghasilkan sentuhan muka penuh. Pencuci rata standard, apabila digunakan dengan bolt, telah diperhatikan untuk mengagihkan tegasan lebih seragam daripada bebibir dalam ujian tertentu. Zhejiang Chance & Union Import and Export Co., Ltd. (Peluang & Kesatuan) boleh memberikan pengesyoran dan data produk khusus untuk permohonan anda. - S3: Apakah perbezaan prestasi utama antara nat bebibir bergerigi dan nat bebibir licin?
A: Kacang bebibir bergerigi memberikan tindakan mengunci mekanikal dengan menggigit permukaan mengawan, yang menahan longgar di bawah getaran. Kacang bebibir licin mengagihkan beban tanpa menandakan permukaan dan digunakan di mana kemasan permukaan mesti dipelihara. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) menawarkan kedua-dua jenis dan boleh memberi nasihat tentang pilihan terbaik untuk keadaan pemasangan anda.
Nat Bebibir DIN 6923 lwn. Nat Hex DIN 934 dengan Mesin Cuci: Bagaimanakah Diameter Bebibir dan Toleransi Habis Mempengaruhi Pengekalan Pramuat melalui Tekanan Sentuhan dan Rintangan Benam?
Pemilihan antara a Nat bebibir DIN 6923 dan nat heks DIN 934 dengan mesin basuh berasingan merupakan keputusan penting dalam reka bentuk sambungan berbolted. Walaupun kedua-dua konfigurasi bertujuan untuk mengagihkan tegasan galas dan menahan benam, perbezaan geometri dan toleransinya membawa kepada perbezaan yang boleh diukur dalam pengagihan tegasan sentuhan dan, akibatnya, pengekalan pramuat. Artikel ini mengkaji bagaimana diameter luar bebibir (dw) dan toleransi habis bagi nat DIN 6923 diterjemahkan kepada tingkah laku mekanikal yang berbeza.
1. Perbandingan Dimensi: Nat Bebibir DIN 6923 lwn. Nat Hex DIN 934 dengan Mesin Cuci
Bebibir bersepadu nat DIN 6923 menyediakan geometri permukaan galas yang jelas dan konsisten. Sebaliknya, nat DIN 934 bergantung pada mesin basuh berasingan, memperkenalkan toleransi tambahan dan kebolehubahan pemasangan. Jadual berikut membandingkan dimensi permukaan galas kunci untuk saiz M10 dan M16.
| Parameter | Nat Bebibir DIN 6923 (M10) | Pencuci Kacang Hex DIN 934 (M10) | Nat Bebibir DIN 6923 (M16) | Pencuci Kacang Hex DIN 934 (M16) |
|---|---|---|---|---|
| Diameter Galas Luar (dw) min | 19.6 mm | ~18.0 mm (OD pencuci) | 31.9 mm | ~30.0 mm (OD pencuci) |
| Diameter Galas Dalam (da) maks | 10.8 mm | ~11.0 mm (ID mesin basuh) | 17.3 mm | ~17.0 mm (ID mesin basuh) |
| Kawasan Galas | ~214 mm² | ~160 mm² | ~560 mm² | ~480 mm² |
| Toleransi Habis (Paksi Muka ke Benang) | Mengikut ISO 4759-1 | Mesin basuh menambah timbunan toleransi | Mengikut ISO 4759-1 | Mesin basuh menambah timbunan toleransi |
Sumber data: Dimensi DIN 6923 daripada Westfield Fasteners .
2. Taburan Tekanan Hubungan: Apa yang Ditunjukkan oleh Penyelidikan
Penyelidikan eksperimen dan FEM telah mendedahkan ciri-ciri penting taburan tekanan galas di bawah kacang bebibir.
- Taburan Radial Tidak Seragam: Eksperimen fotoelastik tiga dimensi telah menunjukkan bahawa taburan tekanan pada permukaan galas kacang bebibir heksagon tidak seragam. Tekanan tertumpu pada bahagian dalam bebibir, manakala tekanan di bahagian luar berkurangan kepada hampir sifar . Ini bermakna kawasan galas beban yang berkesan adalah lebih kecil daripada kawasan bebibir penuh yang dicadangkan.
- Taburan tidak simetri: Penyelidikan yang sama menunjukkan bahawa pengagihan tegasan dalam sambungan bolted dan pengagihan tekanan pada permukaan galas nat bebibir adalah tidak simetri secara paksi, sepadan dengan bentuk tidak simetri bahagian berulir . Asimetri ini menyumbang kepada mekanisme melonggarkan.
- Kesan Geometri Bebibir: Analisis FEM elasto-plastik telah mengesahkan bahawa ketebalan bebibir dan sudut cerun bebibir banyak mempengaruhi kedua-dua taburan tegasan sentuhan dan set kekal (benam) pada permukaan galas . Geometri bebibir yang direka dengan baik boleh mengurangkan kepekatan tegasan di pinggir dalam.
Untuk nat hex standard dengan mesin basuh, tekanan sentuhan juga tidak seragam, tetapi kehadiran mesin basuh berasingan memperkenalkan pembolehubah tambahan: mesin basuh mungkin tidak berpusat dengan sempurna, dan ubah bentuknya di bawah beban boleh menjejaskan profil tekanan.
3. Pembenaman dan Pengekalan Pramuat
Benam—ubah bentuk plastik setempat permukaan galas di bawah nat atau mesin basuh—adalah punca utama kehilangan pramuat selepas mengetatkan.
- Nat bebibir DIN 6923: Kawasan galas yang lebih besar bagi nat bebibir mengurangkan tegasan sentuhan untuk pramuat tertentu, dengan itu mengurangkan kedalaman benam. Walau bagaimanapun, kerana tekanan tertumpu berhampiran pinggir dalam bebibir, pengurangan tegasan adalah kurang daripada pengiraan nisbah kawasan mudah yang dicadangkan. Penggunaan bebibir bergerigi (dengan gigi) boleh meningkatkan penguncian dengan menggigit permukaan mengawan, tetapi ini juga meningkatkan kerosakan permukaan dan mungkin mengurangkan kebolehgunaan semula sambungan.
- Nat Hex DIN 934 dengan Pencuci: Mesin basuh yang dikeraskan dengan betul boleh meningkatkan beban sendi sebanyak 30-50% berbanding tanpa mesin basuh, dengan menghalang pembenaman dan mengagihkan beban dengan lebih seragam . Walau bagaimanapun, keberkesanan bergantung pada kekerasan, ketebalan dan penjajaran mesin basuh. Pencuci yang terlalu nipis tidak akan mengagihkan beban kepada ODnya, menafikan sebahagian daripada faedah.
4. Perspektif Pembuatan dan Kualiti
Geometri bebibir yang konsisten dan toleransi pembuatan terkawal adalah penting untuk mencapai faedah pengagihan beban kacang kepala bebibir. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) ialah perusahaan milik keluarga di bawah SEA Monies Metal Co., Ltd., mewarisi 20 tahun pengalaman keluarga dan warisan kualiti dalam pembuatan logam. Bergantung pada kapasiti pengeluaran kukuh Shengzhao Metal dan kelebihan rantaian bekalan, kami pakar dalam R&D, pengeluaran dan jualan global produk logam berkualiti tinggi. Mematuhi usaha keluarga untuk mencapai ketepatan, sikap kerja yang ketat dan komitmen jangka panjang, kami menyampaikan produk dan perkhidmatan yang stabil dan boleh dipercayai kepada pelanggan di seluruh dunia.
Dengan memanfaatkan keupayaan R&D dan pengeluaran kilang yang teguh, kami pakar dalam rivet, bolt, nat, pencuci, pin, skru dan pelbagai bahagian tersuai bukan standard berkekuatan tinggi. Rangkaian produk kami meliputi bahan termasuk keluli tahan karat, keluli aloi, aloi aluminium, tembaga dan aloi khas, menggunakan proses seperti tajuk sejuk, penempaan panas dan pemesinan CNC. Produk kami dieksport ke lebih 25 negara, melayani lebih daripada 200 pelanggan.
Chance & Union komited untuk menghubungkan lancar "Dikilang di China" dengan pasaran antarabangsa, menyediakan pelanggan global penyelesaian pengikat sehenti daripada R&D kepada pengeluaran besar-besaran melalui teknologi profesional dan kualiti yang luar biasa.
5. Soalan Lazim (FAQ)
- S1: Adakah nat bebibir DIN 6923 menggantikan sepenuhnya keperluan untuk mesin basuh yang dikeraskan?
J: Ya, dalam kebanyakan aplikasi. Flange integral menyediakan permukaan galas yang lebih besar dan mengagihkan beban dengan berkesan. Walau bagaimanapun, untuk bahan yang sangat lembut, lubang berlubang, atau di mana permukaan sambungan tidak teratur, mesin basuh yang dikeraskan mungkin masih diperlukan untuk mengelakkan pembenaman dan memastikan pengagihan beban yang seragam. Zhejiang Chance & Union Import and Export Co., Ltd. (Peluang & Kesatuan) boleh mengesyorkan konfigurasi yang sesuai berdasarkan reka bentuk dan bahan sambungan khusus anda. - S2: Mengapakah tegasan sentuhan di bawah nat bebibir tidak diagihkan secara seragam ke seluruh bebibir?
A: Eksperimen fotoelastik telah menunjukkan bahawa tekanan tertumpu pada bahagian dalam bebibir, manakala tekanan pada bahagian luar dikurangkan kepada hampir sifar . Ini disebabkan oleh kekakuan badan kacang dan geometri bebibir. Zhejiang Chance & Union Import and Export Co., Ltd. (Peluang & Kesatuan) memastikan geometri bebibir yang tepat untuk mengoptimumkan pengagihan beban. - S3: Apakah kesan sudut cerun bebibir pada pengekalan pramuat?
A: Analisis FEM Elasto-plastik telah menunjukkan bahawa sudut cerun bebibir mempengaruhi kedua-dua taburan tegasan sentuhan dan set kekal pada permukaan galas. Sudut cerun bebibir yang dioptimumkan membantu mengagihkan beban dengan lebih seragam, mengurangkan kepekatan tegasan dan benam yang berkaitan yang menyebabkan kehilangan pramuat. Zhejiang Chance & Union Import and Export Co., Ltd. (Peluang & Kesatuan) boleh memberikan panduan tentang geometri bebibir optimum untuk aplikasi khusus anda.
