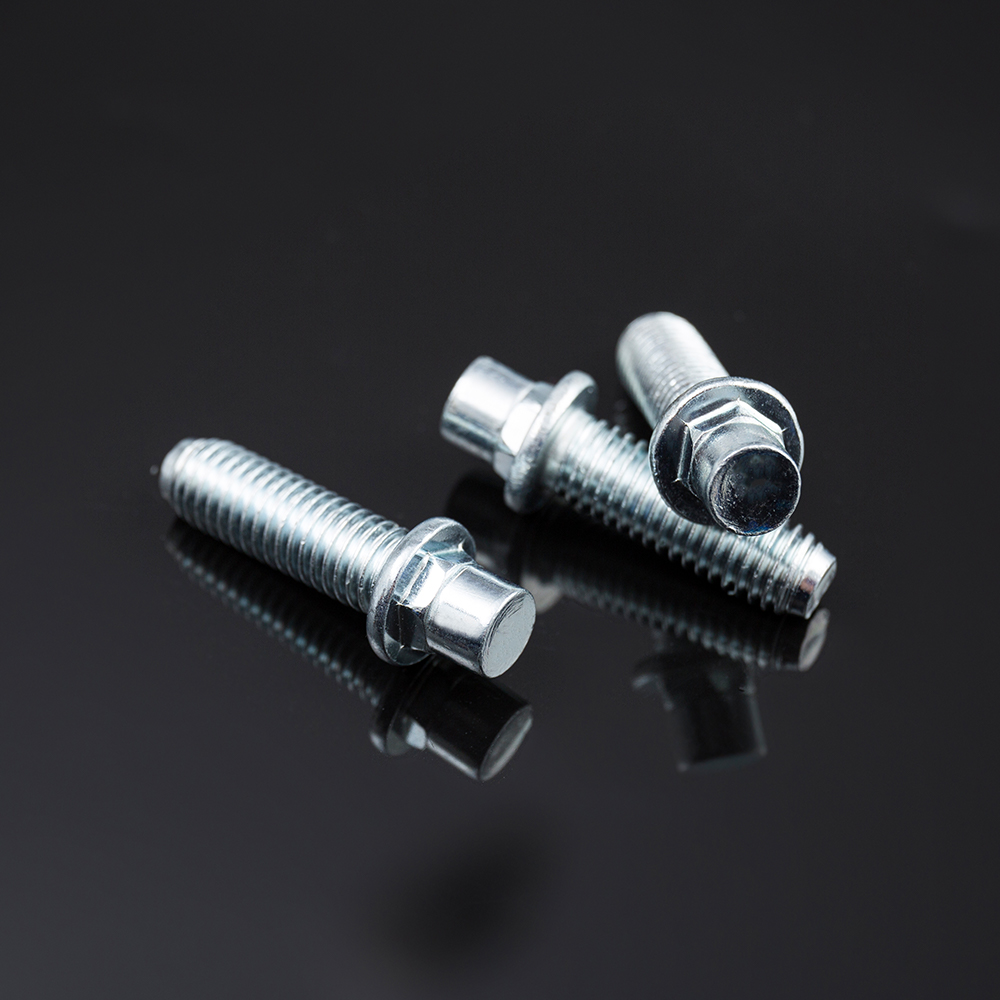

Transformasi Sistematik Konsep Bolt Tersuai kepada Lukisan Kejuruteraan Boleh Kilang: Model Segi Tiga Kos Fungsi-Proses
Adat bolt bukan standard pembangunan bermula dengan "keperluan lakaran" pelanggan—selalunya lukisan kasar, penerangan lisan atau bahagian sampel. Cabarannya adalah untuk menterjemahkannya secara sistematik ke dalam lukisan kejuruteraan yang ditakrifkan sepenuhnya dan spesifikasi pengeluaran yang boleh dibuat, boleh diperiksa dan menjimatkan kos. The Segitiga Fungsi-Proses-Kos ialah rangka kerja terbukti yang menyepadukan tiga domain yang saling bergantung: keperluan prestasi berfungsi, keupayaan proses pembuatan dan kekangan kos. Artikel ini menggariskan aliran kerja sistematik dan kriteria membuat keputusan untuk menggunakan model ini dalam pembangunan bolt tersuai.
1. Model Segi Tiga: Komponen Teras dan Interaksi
Jadual berikut mentakrifkan tiga tiang model, elemen utamanya, dan interaksi utama yang memacu transformasi reka bentuk kepada pengeluaran.
| tiang | Elemen Utama | Interaksi Utama |
|---|---|---|
| Fungsi | Kapasiti beban (tegangan/ricih/kilasan), hayat lesu, rintangan kakisan, julat suhu, kaedah pemasangan dan keserasian bahagian mengawan. | Menentukan gred bahan, geometri, kelas benang, jenis salutan dan keperluan rawatan haba. |
| Proses | Kaedah pembuatan: tajuk sejuk, penempaan panas, pemesinan CNC, penggulungan benang, rawatan haba, salutan/penyaduran permukaan. | Hadkan toleransi yang boleh dicapai, kemasan permukaan dan kerumitan geometri; mempengaruhi kebolehbentukan bahan dan kos. |
| kos | Pelunasan alatan, hasil bahan, masa kitaran, operasi sekunder, keperluan pemeriksaan dan ekonomi MOQ. | Mengimbangi keperluan prestasi dengan jumlah pengeluaran; mendorong keputusan mengenai pemilihan proses dan pengetatan toleransi. |
Pembangunan bolt tersuai yang berjaya memerlukan pengoptimuman berulang merentas ketiga-tiga tiang ini. Reka bentuk yang memaksimumkan fungsi mungkin tidak boleh diproses atau tidak ekonomik; penyelesaian kos rendah mungkin gagal memenuhi keperluan prestasi. Model segi tiga menyediakan pendekatan berstruktur untuk menjadikan pertukaran boleh dilihat dan wajar.
2. Aliran Kerja Pembangunan Sistematik
Transformasi daripada lakaran pelanggan kepada spesifikasi sedia pengeluaran mengikuti proses berstruktur dan berpagar fasa. Langkah-langkah utama diperincikan di bawah.
- Fasa 1 – Definisi Fungsian: Terjemahkan permohonan pelanggan kepada keperluan kejuruteraan yang boleh diukur. Kenal pasti beban kritikal, pendedahan alam sekitar, suhu perkhidmatan dan keadaan antara muka mengawan. Fasa ini menetapkan "sampul surat prestasi minimum yang diperlukan."
- Fasa 2 – Pra-Pemilihan Bahan dan Proses: Berdasarkan keperluan fungsian, cadangkan gred bahan calon (cth., 35CrMo untuk kekuatan tinggi, 304 untuk rintangan kakisan) dan laluan pembuatan utama (cth., tajuk sejuk untuk volum tinggi, CNC untuk bentuk kompleks volum rendah).
- Fasa 3 – Analisis Kebolehlaksanaan dan Toleransi: Sahkan bahawa geometri yang dicadangkan boleh dihasilkan dalam toleransi yang diperlukan menggunakan proses yang dipilih. Ini termasuk menilai sudut draf, potongan bawah, kelegaan acuan gelek benang dan potensi herotan rawatan haba.
- Fasa 4 – Pemodelan Kos dan Pelaburan Alatan: Anggarkan kos perkakas, masa kitaran setiap bahagian, kadar sekerap dan kos pemeriksaan. Tentukan MOQ yang diperlukan untuk mencapai harga unit sasaran, dan tunjukkan pilihan harga berperingkat kepada pelanggan.
- Fasa 5 – Penamatan Lukisan dan Spesifikasi: Keluarkan lukisan kejuruteraan akhir dengan semua dimensi kritikal, toleransi, butiran bahan, spesifikasi rawatan haba, keperluan salutan dan kriteria pemeriksaan. Sertakan templat laporan dimensi untuk pengesahan pengeluaran.
3. Matriks Keputusan untuk Pemilihan Proses
Memilih proses pembuatan yang optimum untuk bolt bukan standard selalunya merupakan keputusan paling kritikal dalam aliran kerja pembangunan. Matriks keputusan berikut menyediakan pendekatan berstruktur berdasarkan volum pengeluaran, kerumitan geometri dan toleransi yang diperlukan.
- Tajuk Dingin (Volume Tinggi, Bentuk Mudah): Sesuai untuk volum pengeluaran melebihi 50,000 keping dengan geometri kepala ringkas (heks, kuali, rata) dan nisbah panjang-ke-diameter sederhana. Mencapai hasil bahan yang sangat baik (>90%) dan masa kitaran yang cepat (30-100 bahagian seminit).
- Penempaan Panas (Isipadu Sederhana, Diameter Besar): Sesuai untuk diameter melebihi M24 atau bentuk kepala kompleks yang memerlukan kemuluran bahan yang tinggi. Menawarkan kestabilan dimensi yang baik tetapi memerlukan pelaburan perkakas yang lebih tinggi dan masa kitaran yang lebih perlahan.
- Pemesinan CNC (Volume Rendah, Ciri Kompleks): Laluan pilihan untuk volum di bawah 5,000 keping atau reka bentuk dengan lubang silang, kepala sipi atau profil benang bukan standard. Menyediakan fleksibiliti geometri maksimum tetapi menanggung kos setiap bahagian yang lebih tinggi dan hasil bahan yang lebih rendah.
- Hibrid (Ops Menengah CNC Tajuk Sejuk): Pendekatan paling kos efektif untuk volum sederhana (5,000–50,000 keping) yang memerlukan pembentukan utama volum tinggi dan pemesinan ketepatan terhad (cth., menggerudi lubang silang, memusing diameter tertentu).
4. Contoh Praktikal: Pembangunan Bolt Bahu Tersuai
Pertimbangkan pelanggan yang memerlukan bolt bahu dengan kepala sipi dan lubang gerudi silang, dalam keluli tahan karat 316, untuk aplikasi pemprosesan makanan. Menggunakan model segi tiga:
- Fungsi: Memerlukan rintangan kakisan (316 SS), panjang bahu yang tepat (±0.05 mm), dan kelas benang M12 6g.
- Proses: Tajuk sejuk kepala dan bahu boleh dilaksanakan, tetapi lubang silang memerlukan penggerudian CNC sebagai operasi sekunder. Kepala sipi memerlukan alat tajuk tersuai.
- Kos: Kos perkakas dianggarkan $2,500 dengan MOQ sebanyak 10,000 keping untuk mencapai harga seunit $1.20. Pendekatan CNC sahaja volum rendah akan menelan kos $8.50 sekeping pada 500 unit.
Pengesyoran terakhir ialah proses hibrid: tajuk sejuk untuk geometri bahu dan kepala utama, diikuti dengan penggerudian silang CNC, dengan penyelesaian yang dikemukakan kepada pelanggan dengan harga berperingkat dan pilihan masa utama.
5. Perspektif Pembuatan dan Kualiti
Kejayaan pelaksanaan segi tiga fungsi-proses-kos memerlukan kepakaran pembuatan yang mendalam dan kawalan kualiti yang ketat. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) ialah perusahaan milik keluarga di bawah SEA Monies Metal Co., Ltd., mewarisi 20 tahun pengalaman keluarga dan warisan kualiti dalam pembuatan logam. Bergantung pada kapasiti pengeluaran kukuh Shengzhao Metal dan kelebihan rantaian bekalan, kami pakar dalam R&D, pengeluaran dan jualan global produk logam berkualiti tinggi. Mematuhi usaha keluarga untuk mencapai ketepatan, sikap kerja yang ketat dan komitmen jangka panjang, kami menyampaikan produk dan perkhidmatan yang stabil dan boleh dipercayai kepada pelanggan di seluruh dunia.
Dengan memanfaatkan keupayaan R&D dan pengeluaran kilang yang teguh, kami pakar dalam rivet, bolt, nat, pencuci, pin, skru dan pelbagai bahagian tersuai bukan standard berkekuatan tinggi. Rangkaian produk kami meliputi bahan termasuk keluli tahan karat, keluli aloi, aloi aluminium, tembaga dan aloi khas, menggunakan proses seperti tajuk sejuk, penempaan panas dan pemesinan CNC. Produk kami dieksport ke lebih 25 negara, melayani lebih daripada 200 pelanggan.
Chance & Union komited untuk menghubungkan lancar "Dikilang di China" dengan pasaran antarabangsa, menyediakan pelanggan global penyelesaian pengikat sehenti daripada R&D kepada pengeluaran besar-besaran melalui teknologi profesional dan kualiti yang luar biasa. Pasukan kejuruteraan kami menggunakan model segi tiga secara sistematik untuk setiap projek tersuai, memastikan lakaran anda menjadi spesifikasi sedia pengeluaran dengan jangkaan kos, masa utama dan kualiti yang jelas.
6. Soalan Lazim (FAQ)
- S1: Apakah kuantiti minimum yang anda terima untuk bolt bukan standard tersuai sepenuhnya?
J: Kuantiti pesanan minimum (MOQ) kami berbeza mengikut kerumitan dan laluan pembuatan. Untuk geometri tersuai mudah menggunakan tajuk sejuk, MOQ boleh serendah 5,000 keping. Untuk bahagian mesin CNC yang kompleks, kami boleh menampung tempahan sekecil 500 keping. Zhejiang Chance & Union Import and Export Co., Ltd. (Peluang & Kesatuan) menyediakan penilaian kebolehlaksanaan dan kos untuk keperluan khusus anda. - S2: Bagaimanakah anda memastikan bahawa kumpulan pengeluaran pertama sepadan dengan sampel asal pelanggan?
J: Proses kami bermula dengan analisis dimensi dan bahan terperinci sampel. Kami kemudian menjana lukisan kejuruteraan penuh dan laporan "Pemeriksaan Artikel Pertama" (FAI), yang diserahkan untuk kelulusan pelanggan sebelum pengeluaran besar-besaran. FAI merangkumi semua dimensi kritikal, sijil ujian bahan dan keputusan kekerasan. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) mengikut prosedur ISO 9001 untuk pengesahan sampel dan keluaran pengeluaran. - S3: Bolehkah anda membangunkan bolt tersuai yang menggabungkan ciri daripada gred standard yang berbeza (cth., gred kekuatan 10.9 dengan rintangan kakisan seperti keluli tahan karat)?
J: Ya—ini dicapai melalui penggantian material. Contohnya, kami boleh mengeluarkan bolt tersuai daripada keluli aloi berkekuatan tinggi (cth., 42CrMo) dan menggunakan salutan zink-aluminium proprietari (Dacromet) atau pelapis keluli tahan karat untuk mencapai kekuatan tinggi dan rintangan kakisan. Zhejiang Chance & Union Import and Export Co., Ltd. (Peluang & Kesatuan) menawarkan pelbagai kombinasi bahan dan salutan untuk memenuhi keperluan fungsi khusus anda.
Pemilihan Toleransi Diameter Bolt Bahu untuk Penempatan Ketepatan: h6, h7, atau h8 – Mengimbangi Kelegaan Minimum dan Pencegahan Kejang
Dalam aplikasi pengesanan ketepatan, yang bolt bahu berfungsi sebagai pengikat dan dowel ketepatan. Diameter bahu sesuai dengan lubang mengawan atau sesendal, memberikan kedudukan jejarian yang tepat dan pemindahan beban ricih. Pilihan gred toleransi untuk diameter bahu—h6, h7, atau h8 setiap ISO 286—menentukan kelegaan antara bahu dan lubang mengawannya. Kelegaan yang lebih kecil (kesesuaian yang lebih ketat) meningkatkan ketepatan kedudukan tetapi meningkatkan risiko sawan pemasangan, pedih atau gelisah akibat pengembangan haba atau salah jajaran kecil. Kesesuaian yang lebih longgar memudahkan pemasangan dan menampung pertumbuhan haba, tetapi mengorbankan ketepatan pengesanan. Artikel ini menyediakan rangka kerja pemilihan sistematik berdasarkan keperluan aplikasi dan keadaan operasi.
1. Takrif Gred Toleransi dan Nilai Kelegaan
Jadual berikut mentakrifkan tiga gred toleransi untuk aci silinder (bahu) bagi setiap ISO 286, dengan julat kelegaan yang sepadan untuk toleransi lubang mengawan biasa bagi H7. Saiz asas diandaikan 12 mm untuk ilustrasi; skala nilai dengan diameter nominal.
| Gred Toleransi Bahu | Definisi (ISO 286) | Kelegaan Biasa (untuk diameter 12 mm, dengan lubang H7) | Jenis Permohonan |
|---|---|---|---|
| h6 | Ketepatan halus, muat ketat | 0 – 18 µm (purata ~9 µm) | Pengesanan berketepatan tinggi, permainan minimum |
| h7 | Ketepatan am, padan sederhana | 0 – 34 µm (purata ~17 µm) | Pengesanan standard, keseimbangan kesesuaian dan pemasangan yang baik |
| h8 | Ketepatan komersial, kesesuaian pelepasan | 0 – 56 µm (purata ~28 µm) | Pemasangan mudah, penginapan pengembangan haba |
Nota: Kelegaan sebenar juga bergantung pada toleransi lubang. Untuk kebanyakan aplikasi pengesanan ketepatan, lubang mengawan ditentukan sebagai H7, menghasilkan padanan kelegaan yang berjulat dari hampir sifar hingga nilai maksimum yang meningkat dengan gred toleransi bahu.
2. Faktor Utama Yang Mempengaruhi Pemilihan Toleransi
Pilihan antara h6, h7 dan h8 bukan semata-mata soal ketepatan—ia mesti dibuat dalam konteks persekitaran aplikasi tertentu. Parameter berikut adalah kritikal dalam proses pemilihan.
- Keperluan Ketepatan Kedudukan: Jika bolt bahu digunakan untuk mencari dua komponen yang mesti mengekalkan kepekatan dalam, katakan, ±0.02 mm, muat h6 diperlukan untuk meminimumkan permainan jejari. Untuk aplikasi panduan am di mana ±0.05 mm boleh diterima, h7 sudah memadai.
- Kekerapan Perhimpunan dan Kaedah: Komponen yang dipasang dan dibuka dengan kerap, terutamanya dalam peralatan intensif penyelenggaraan, mendapat manfaat daripada h8 atau h7 fit untuk mengurangkan risiko pedih dan memudahkan pemasangan manual.
- Pembezaan Pengembangan Terma: Apabila bolt bahu dan komponen mengawan diperbuat daripada bahan dengan pekali pengembangan terma yang berbeza (cth., bahu keluli dalam perumah aluminium), muat h7 atau h8 memberikan kelegaan yang diperlukan untuk menampung pengembangan pembezaan ke atas julat suhu operasi.
- Pelinciran dan Kemasan Permukaan: Permukaan bahu yang dilincirkan dengan baik dan siap halus boleh bertolak ansur dengan muat yang lebih ketat (h6) tanpa mencengkam. Permukaan kasar atau keadaan pemasangan kering memerlukan padanan yang lebih longgar (h7 atau h8).
- Pemuatan Dinamik lwn Statik: Untuk sambungan yang dimuatkan secara dinamik di mana bahu mengalami gerakan relatif (cth., aplikasi pangsi), h8 sering dipilih untuk membenarkan putaran bebas. Untuk pengesanan statik, terkunci, h6 lebih diutamakan.
3. Matriks Keputusan Pemilihan
Matriks keputusan berikut menyediakan pendekatan berstruktur untuk memilih gred toleransi yang sesuai berdasarkan kritikal aplikasi dan persekitaran operasi.
- Pilih h6 Apabila: (1) Toleransi kedudukan jejari ialah < ±0.025 mm; (2) Pemasangan dilakukan dalam keadaan kedai terkawal dengan pelinciran; (3) Bahan mengawan mempunyai pekali pengembangan haba yang serupa; (4) Sendi adalah statik atau dinamik kitaran rendah.
- Pilih h7 Apabila: (1) Toleransi kedudukan jejari ialah ±0.025–0.05 mm; (2) Kekerapan pemasangan dan pembongkaran sederhana dijangka; (3) Keseimbangan antara ketepatan dan kemudahan pemasangan diperlukan; (4) Ini adalah pilihan yang paling biasa untuk aplikasi pengesanan ketepatan umum.
- Pilih h8 Apabila: (1) Toleransi kedudukan jejari ialah > ±0.05 mm atau tidak kritikal; (2) Pemasangan/pembubaran yang kerap diperlukan; (3) Bahu tertakluk kepada pengembangan haba daripada perubahan suhu yang luas; (4) Bahu berfungsi sebagai pivot atau panduan gelongsor dengan gerakan relatif.
4. Contoh Praktikal
Pertimbangkan bolt bahu yang digunakan sebagai pin pengesan untuk plat lekapan yang mesti ditanggalkan setiap hari untuk pembersihan. Platnya adalah aluminium (CTE 23 μm/m°C), dan bolt bahu adalah keluli yang dikeraskan (CTE 12 μm/m°C). Suhu operasi berjulat dari 10°C hingga 40°C. Bahu diameter 12 mm yang mengalami kenaikan suhu 30°C akan mengalami pengembangan pembezaan kira-kira 30°C × (23-12)×10⁻⁶ × 12 mm = 0.004 mm (4 µm). Pembezaan ini berkesan mengurangkan kelegaan. Dalam kes ini, h6 boleh diterima jika lekapan dilincirkan dan dikendalikan dengan teliti; h7 adalah pilihan yang lebih selamat jika lekapan dikendalikan secara kasar atau dalam keadaan kotor.
5. Perspektif Pembuatan dan Kualiti
Mencapai toleransi diameter bahu yang konsisten pada tahap h6 atau lebih ketat memerlukan pemesinan yang tepat dan pemeriksaan yang teliti. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) ialah perusahaan milik keluarga di bawah SEA Monies Metal Co., Ltd., mewarisi 20 tahun pengalaman keluarga dan warisan kualiti dalam pembuatan logam. Bergantung pada kapasiti pengeluaran kukuh Shengzhao Metal dan kelebihan rantaian bekalan, kami pakar dalam R&D, pengeluaran dan jualan global produk logam berkualiti tinggi. Mematuhi usaha keluarga untuk mencapai ketepatan, sikap kerja yang ketat dan komitmen jangka panjang, kami menyampaikan produk dan perkhidmatan yang stabil dan boleh dipercayai kepada pelanggan di seluruh dunia.
Dengan memanfaatkan keupayaan R&D dan pengeluaran kilang yang teguh, kami pakar dalam rivet, bolt, nat, pencuci, pin, skru dan pelbagai bahagian tersuai bukan standard berkekuatan tinggi. Rangkaian produk kami meliputi bahan termasuk keluli tahan karat, keluli aloi, aloi aluminium, tembaga dan aloi khas, menggunakan proses seperti tajuk sejuk, penempaan panas dan pemesinan CNC. Produk kami dieksport ke lebih 25 negara, melayani lebih daripada 200 pelanggan.
Chance & Union komited untuk menghubungkan lancar "Dikilang di China" dengan pasaran antarabangsa, menyediakan pelanggan global penyelesaian pengikat sehenti daripada R&D kepada pengeluaran besar-besaran melalui teknologi profesional dan kualiti yang luar biasa. Untuk bolt bahu yang memerlukan kawalan toleransi bahu yang tepat, kami menyediakan laporan pemeriksaan penuh termasuk data ukuran CMM untuk dimensi kritikal.
6. Soalan Lazim (FAQ)
- S1: Bolehkah saya menggunakan bolt bahu dengan bahu h6 dalam lubang aluminium tanpa risiko sawan?
J: Ya, dengan syarat lubang itu dimesin kepada H7, permukaannya dilincirkan dengan baik (sebaik-baiknya dengan kompaun anti rampasan), dan pemasangan dilakukan secara perlahan dalam persekitaran terkawal. Walau bagaimanapun, jika bolt dibuka dan dipasang semula dengan kerap, h7 disyorkan untuk mengurangkan risiko pedih. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) boleh menyediakan bolt bahu tersuai dengan kemasan permukaan dan salutan yang dioptimumkan (cth., nikel tanpa elektro) untuk mengurangkan kecenderungan pedih. - S2: Apakah toleransi lubang mengawan standard untuk bolt bahu yang ditentukan dengan bahu h7?
J: Toleransi lubang mengawan standard untuk bahu h7 ialah H7, menghasilkan padanan kelegaan yang diklasifikasikan sebagai "larian dekat" atau "pelepasan ketepatan." Gabungan ini digunakan secara meluas dalam pemasangan alat mesin dan set mati. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) boleh membekalkan set bolt bahu dan sesendal yang dipadankan atau mencari plat yang digerudi ke H7 untuk memastikan kesesuaian yang konsisten. - S3: Bagaimanakah saya boleh menentukan toleransi bahu jika aplikasi saya mempunyai kedua-dua ketepatan tinggi dan pengembangan haba yang tinggi?
J: Dalam kes sedemikian, toleransi bahu sahaja tidak mencukupi—anda mesti mempertimbangkan toleransi lubang dan kelegaan pada suhu yang melampau. Untuk ketepatan tinggi dengan pengembangan haba, pendekatan yang disyorkan ialah h6 dengan toleransi lubang H8, yang memberikan kelegaan lebih sedikit daripada lubang H7 sambil mengekalkan bahu yang ketat. Zhejiang Chance & Union Import and Export Co., Ltd. (Peluang & Kesatuan) boleh membantu dalam mengira kelegaan yang diperlukan dan memilih gabungan toleransi optimum untuk julat operasi khusus anda.
